차량 EDR 분석​

​

EDR 정의

EDR(Event Data Recorder)이란 자동차의 에어백 제어모듈(ACU)이나 엔진 ECU(Electronic Control Unit, PCM) 등에 내장된 데이터 기록 장치입니다. 차량 운행 중 일정 조건의 충돌(Crash)이나 사고(Event)가 발생하면 사고 전·후 일정 시간 동안의 운행정보나 충돌정보를 기록, 저장, 추출할 수 있는 장치를 말합니다.

보통 EDR에는 자동차의 속도(Speed), 브레이크 작동상태, 엔진회전수(RPM), 가속페달(Accelerator Pedal), 스로틀밸브(Throttle Valve) 작동상태, 조향핸들 각도(Steering Wheel Angle), 안전벨트(Seat Belt) 착용상태, 충돌의 치명(Crash Severity : Delta-V or Acceleration), 타이어 공기압력(Tire Pressure), 변속기어 위치(Gear Position), 에어백의 전개정보(Air-bag Deployment Data) 등과 같은 각종 사고 및 운행 정보가 기록됩니다.

최근에는 EDR 적용 차량이 점차적으로 증가하고 있으며 사고(Event) 발생시 기록하는 데이터의 항목도 정보처리 기술의 발달에 따라 더욱 세분화 및 다양화되고 있는 추세입니다.

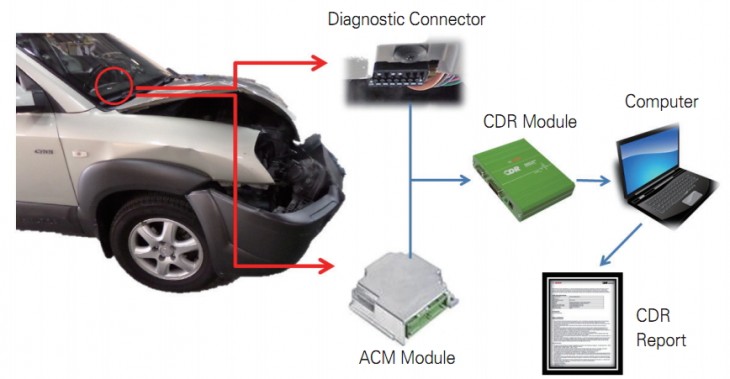

 [ 자동차의 EDR 추출과정 ]

EDR의 기록 및 저장



EDR 진단 및 분석 서비스

​EDR은 차량결함과 사고원인을 보다 구체적으로 분석하고, 검증할 수 있는 매우 중요한 자료임에도 불구하고, 사고 당사자는 이에 대한 정보를 쉽게 접근하기 조차 어려울 뿐만 아니라 전문성의 부재로 인해 EDR자료에 대한 정확한 분석과 해석이 쉽지 않은 상황입니다. 우리 차량기술법인 H&T는 국내 민간 기관에서는 유일하게 사고차량에 대한 EDR와 진단(diagnosis)정보를 객관적으로 분석하고, 이를 토대로 충돌시뮬레이션(simulation)과 연계하여 보다 과학적이고 신뢰성 있는 사고 분석(감정) 서비스를 제공해 드리고 있습니다.

충돌 전 데이터(pre-crash data)

• 차량속도(Vehicle Speed)
• 엔진회전수 (Engine rpm)
• 가속페달 위치 (Accelerator pedal position)
• 브레이크 스위치 on/off (brake switch on/off)
• 변속기어 위치 (transmission gear position)
• 조향핸들 각도 (steering wheel angle)
• 경고등 상태 (warning lamp status)
• 시트벨트 착용여부 (seat belt status)
• 기타 차량의 운행정보 및 시스템 정보 등

충돌 데이터(crash data)

• 정면 충돌시 속도변화 (crash delta_v)
• 정면 충돌시 가속도 변화 (crash acceleration)
• 측면 충돌시 속도변화 (crash delta_v)
• 측면 충돌시 가속도 변화 (crash acceleration)
• 전도, 전복사고시의 롤오버(rollover) 각도
• 에어백 전개정보(airbag deployment data) 등
